?單三相智能移相觸發器??AJCF-3三相移相觸發器
 |
產品型號：AJCF-3
◇產品概述
本公司生產的移相觸發器有單相AJCF-1和三相AJCF-3兩大系列，產品采用大規模集成電路設計，內部含同步檢測信號、集移相控制電路、 觸發驅動電路、RC阻容吸收電路及電源電路等于一體，在手動或自動調節的輸入控制下，通過移相觸發電路，可觸發任何單向或雙向可控硅， 實現了控制電路與可控硅主電路集成一體化，使模塊具備了弱電控制強電的電力調控功能，達到改變可控硅導通角即可實現負載電壓從0V到電網電壓的無級可調。
◇產品典型應用
加熱設備：電爐、烘箱、加熱設備、注塑設備、紡織設備、干燥系統、供電分配系統
燈光設備：舞臺燈光、酒店燈光、工業照明、公共照明
電機驅動與調速：風機電機、水泵電機、力矩電機
其他工控：變壓器一次側、電感繞圈、電鍍、電焊等
◇產品性能特點

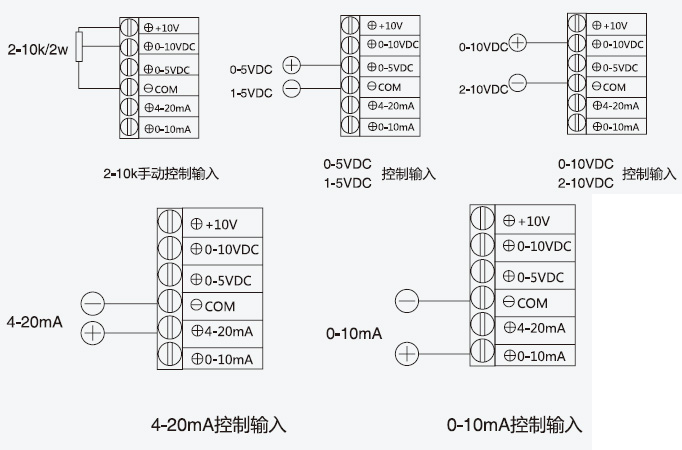

本公司生產的移相觸發器為獨特的全兼容輸入控制模式，能適用于0-5VDC、1-5VDC、0-10VDC、2-10VDC、4-20mA、0-10mA等自動控制模式，可以用于各種儀表、溫控儀、微機輸出的模擬信號直接接口，也適用于2-10K/2W電位器手動調節，多功能輸入信號，無須專門訂制，大大降低了用戶的選型難度。其中AJCF-1單相觸發器為220V或380V通用型，特殊電壓可向公司定制，同時具備延時和外控電壓功能， 產品的"VR1"小電位器可限制輸出最大值，在110V-電網電壓值之間變化，"VR2"小電位器可調節緩啟動延時時間，在0-10秒之間變化， 順時針?lè)较蛟龃螅鏁r(shí)針?lè)较驕p小。產品出廠時一般為零延時，用戶需要自行調節。AJCF-1和AJCF-3在控制接線方式上存在區別，請勿接錯， 影響輸出。兩者都需要提供外部電源，使用時請按說明書圖示正確接線。

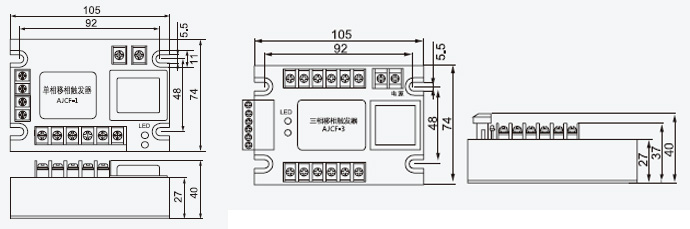

◇外形尺寸105x74x40mm

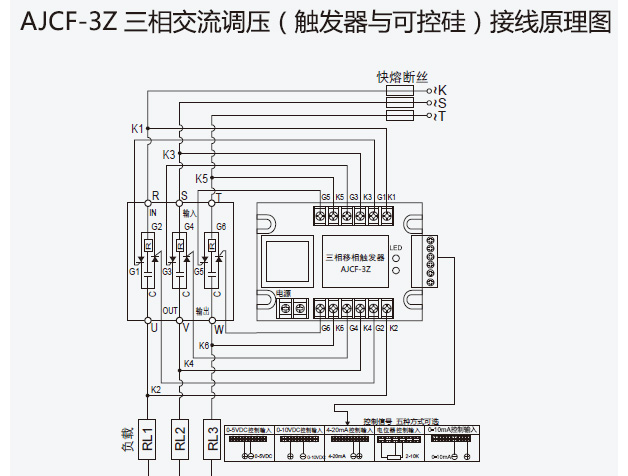

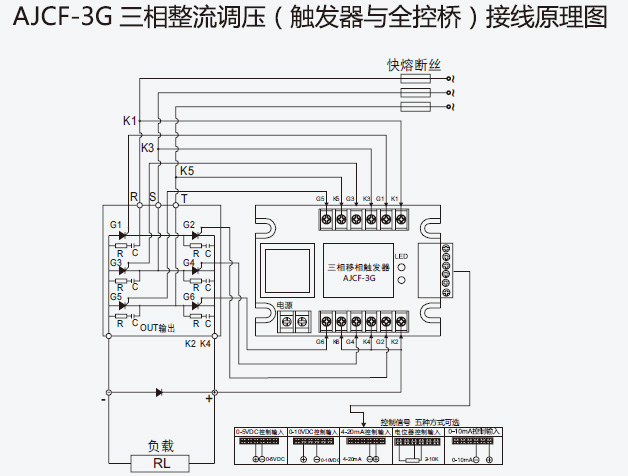

AJCF-3系列控制端接線方式如下圖所示
