◇產品概述

三相全隔離智能交流調壓模塊采用大規模集成電路設計，內部集移相觸發電路、單向或雙向可控硅，RC阻容吸收回路及電源電路與一體， 采用優質安全的電子元件，SMT貼片工藝，進口大功率晶閘管芯片和低熱阻銅瓷鍵合(DCB )底板，控制端與強電主回路之間為全隔離設計， 內置同步變壓器組成一體化結構，體積小，性能穩定，可靠性高。產品集手動或自動調節全兼容多功能輸入控制模式，大大減小客戶選型難度。 多種方式調節輸出可控硅的觸發導通角以改變負載上的電壓，從而調節輸出功率，實現負載電壓從零伏到電網全電壓的無級可調。廣泛應用于加熱設備、燈光照明、電機調速、變壓器一次側、電焊、電鍍等各種阻性或感性負載，是工業自動化控制、電源、電機驅動與調速等眾多行業更新?lián)Q代的理想產品。

◇產品典型應用

加熱設備：電爐、烘箱、加熱設備、注塑設備、紡織設備、干燥系統、供電分配系統

燈光設備：舞臺燈光、酒店燈光、工業照明、公共照明

電機驅動與調速：風機電機、水泵電機、力矩電機

其他工控：變壓器一次側、電感線圈、電鍍、電焊等

◇產品性能特點

1.輸入控制端與強電主回路之間為全隔離設計，絕緣介質大于2000VAC

2.模塊采用優質安全的電子元件、SMT貼片工藝、大功率晶閘管芯片和低熱阻銅瓷鍵合(DCB )底板，內置同步變壓器組成一體化結構，

環氧樹脂灌封、體積小、性能穩定、可靠性高。

3.具有線性補償功能，輸出為線性特性曲線，內置RC阻容吸收諧波干擾小，抗干擾能力強。

4.模塊全面兼容0-5VDC、1-5VDC、0-10VDC、2-10VDC、0-10mA、4-20mA等自動輸入信號，也可用2-10k/2w電位器手動控制，輸入調節范圍寬，輸出調節精度高。

5.設計有綠色LED電源指示燈和紅色LED輸出調節量指示燈，方便用戶觀察工作狀態。更多技術參數，性能特點，控制或安裝方式在具體產品使用說明書中介紹更為詳細。

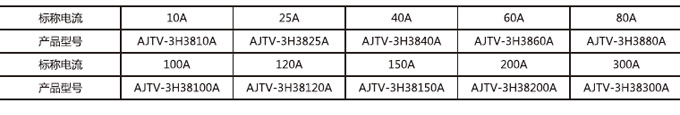

◇產品電流選型

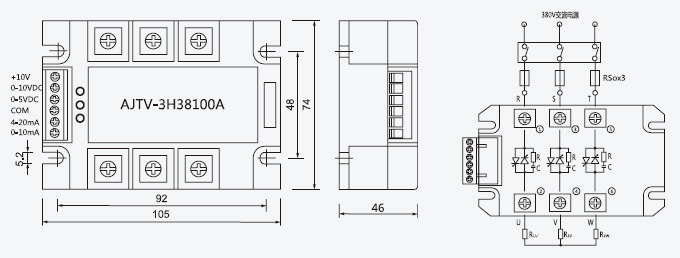

◇外形尺寸與安裝接線圖

◇AJTV-3調壓模塊全兼容輸入控制方式說明

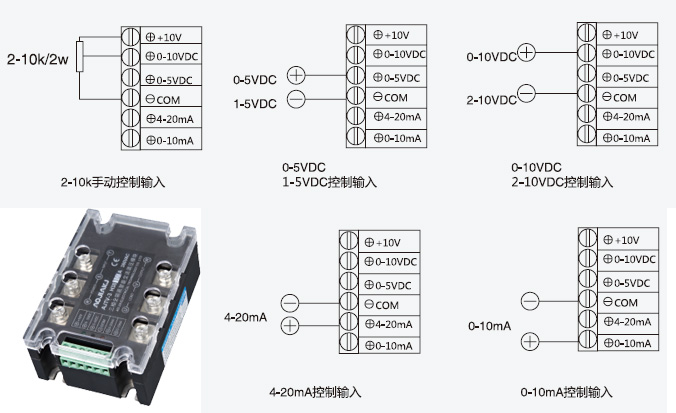

◇輸入控制方式

電位器手動控制方式：電位器中間端接到0-10VDC端，電位器輸出端接在+10V端，另一端接com端,+10V端為電位器提供電源，無須外部提供。電位器阻值在2W/2-10K之間，當控制端從0-10VDC改變時，負載上的交流電壓從0伏到電網電壓最大值線性可調。

0-5VDC、 1-5VDC自動控制方式: 按圖示正確接線，能與國內外控制儀表、溫控儀，微機輸出的電壓信號直接接口。控制輸入正極為 0-5VDC端，負極為com端，當控制端從0.7VDC-4.8VDC改變時,負載上的交流電壓,從0伏到電網電壓最大值線性可調。

0-10VDC、 2-10VDC自動控制方式：按圖示正確接線，能與國內外各種控制儀表、溫控儀、微機輸出的電壓信號直接接口。控制輸入正極為0-10VDC端，負極為com端，當控制端從1.5VDC-8.5VDC改變時，負載上交流電壓從0伏到電網電壓最大值可調。

4-20mA自動控制方式: 按圖示正確接線，能與國內外的各種儀表、溫控儀、微機輸出的模擬信號直接接口。控制輸入端正極為4-20mA, 負極為com端，當控制端從4mA-18mA變化時，負載上的交流電壓從0伏到電網電壓最大值線性可調。

0-l0mA自動控制方式：按圖示正確接線，能與國內外的各種儀表、溫控儀、微機輸出的模擬信號直接接口。控制輸入端正極為0-10mA, 負極為com端，當控制端從1.5mA-8.5mA改變時，負載上的交流電壓從0伏到電網電壓最大值線性可調。

1.com端為各功能端的公用負極,各功能端相對com端必須為正,輸入端正負極性不得接反，否則輸出負載端可能能失控(全開或全閉)。

2.各功能端的控制特性均為正特性,即控制電壓越高，強電主回路輸出電壓越高。

◇模塊選型與注意事項

1.電流規格的選用應考慮到電壓的波動、電流的沖擊、環境溫度、散熱條件等因素，選擇要留有余地。阻性負載：模塊標稱電流應為負載額定電流的3-4倍。感性負載:模塊標稱電流應為負載額定電流的5-6倍。

2.模塊不能長時間在較小導通角時工作,否則會嚴重發熱或燒毀，一般輸出電壓調在輸入電壓1/2以上。

3.要采取過壓或過流保護，可在輸入、輸出端并接二極管或選取800V-900V的壓敏電阻可有效的過壓保護。主回路接溶斷絲或斷路開關，取值為實際負載的1.5倍。

4.合理選用散熱器，負載10A以上必須安裝散熱器，4oA以上強迫風冷或水冷。

5.無法對異步電機進行精準調速，只適用于力矩電機、風機、水泵電機等對轉速要求不高的場合，才可通過調壓模塊來實現調速。

提示：用戶如需用到200A及以上大電流規格可采用我公司“三相移相觸發器AJCF-3十三組大電流可控硅模塊”的一體化組合方式，性能穩定， 可靠性高，安裝方便，故障率小。
