◇產品概述

   單相全隔離智能交流調壓模塊采用大規模集成電路設計，內部集移相觸發電路、單向或雙向可控硅，RC阻容吸收回路及電源電路與一體， 采用優質安全的電子元件，SMT貼片工藝，進口大功率晶閘管芯片和低熱阻銅瓷鍵合(DCB )底板，控制端與強電主回路之間為全隔離設計， 內置同步變壓器組成一體化結構，體積小，性能穩定，可靠性高。產品集手動或自動調節全兼容多功能輸入控制模式，大大減小客戶選型難度。 多種方式調節輸出可控硅的觸發導通角以改變負載上的電壓，從而調節輸出功率，實現負載電壓從零伏到電網全電壓的無級可調。廣泛應用于加熱設備、燈光照明、電機調速、變壓器一次側、電焊、電鍍等各種阻性負載或感性負載，是工業自動化控制、電源、電機驅動與調速等眾多行業更新?lián)Q代的理想產品。

   單相調壓模塊根據封裝形式不同有AJTV-1和DTY兩大系列。按內部可控硅器件不同，可分為普通型（TRIAC雙向可控硅輸出）、增強型（SCR 單向可控硅反并聯)和半波形(單相可控硅)三大類。AJTV-1型一般只提供増強型。兩類產品均為220V和380V通用型,特殊電壓可向公司定制。

◇產品典型應用

?加熱設備：電爐、烘箱、加熱設備、注塑設備、紡織設備、干燥系統、供電分配系統

?燈光設備：舞臺燈光、酒店燈光、工業照明、公共照明

?電機驅動與調速：風機電機、水泵電機、力矩電機

?其他工控：變壓器一次側、電感線圈、電鍍、電焊等

◇產品性能特點

1.輸入控制端與強電主回路之間為全隔離設計，絕緣介質大于2000VAC

2.模塊采用優質安全的電子元件，SMT貼片工藝、大功率晶閘管芯片和低熱阻銅瓷鍵合(DCB )底板，內置同步變壓器組成一體化結構，環氧樹脂灌封，體積小，性能穩定，可靠性高。

3.具有線性補償功能，輸出為線性特性曲線，內置RC 阻容吸收諧波干擾小，抗干擾能力強。

4.模塊全面兼容0-5VDC、1-5VDC、0-10VDC、2-10VDC、0-10mA、4-20mA等自動輸入信號，也可用2-10k/2w電位器手動控制，輸 入調節范圍寬，輸出調節精度高。

5.設計有綠色LED電源指示燈和紅色LED輸出調節量指示燈，方便用戶觀察工作狀態。更多技術參數，性能特點，控制或安裝方式在具體產品使用說明書中介紹更為詳細。

◇電流選型與注意事項

1.電流規格的選用應考慮到電壓的波動、電流的沖擊、環境溫度、散熱條件等因素，選擇要留有余地。阻性負載：模塊標稱電流應為負載額定電流的3-4倍。感性負載:模塊標稱電流應為負載額定電流的5-6倍。

2.模塊不能長時間在較小導通角時工作，否則會嚴重發熱或燒毀，一般輸出電壓調在輸入電壓1/2以上。

3.要采取過壓或過流保護，可在輸入、輸出端并接二極管或選取800V-900V的壓敏電阻可有效的過壓保護。主回路接熔斷絲或斷路開關，取值為實際負載的1.5倍。

4.合理選用散熱器，負載10A以上必須安裝散熱器，40A以上強迫風冷或水冷。

5.無法對異步電機進行精準調速，只適用于力矩電機、風機、水泵電機等對轉速要求不高的場合，才可通過調壓模塊來實現調速。

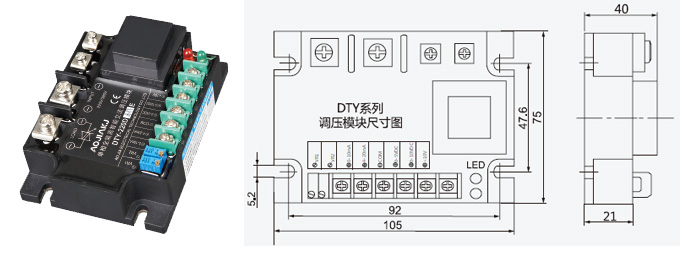

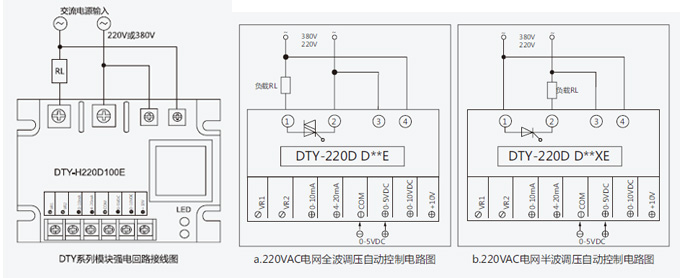

◇DTY系列控制端接線方式如下圖所示

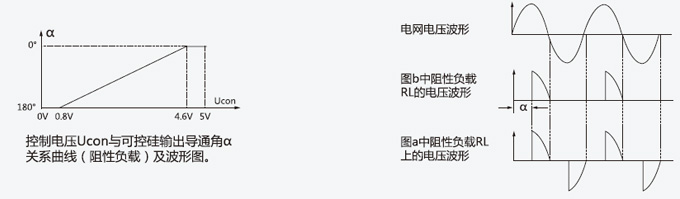

◇輸入控制方式

電位器手動控制方式：電位器中間端接到0-10VDC端，電位器輸出端接在+ 10V端，另一端接com端，+10V端為電位器提供電源，無須外部提供。電位器阻值在2W/2-10K之間,當控制端從0-10VDC改變時，負載上的交流電壓從0伏到電網電壓最大值線性可調。

0-5VDC、 1-5VDC自動控制方式: 按圖示正確接線，能與國內內外各種控制儀表、溫控儀，微機輸出的電壓信號直接接口。控制輸入正極為 0-5VDC端，負極為com端，當控制端從0.7VDC-4.8VDC改變時，負載上的交流電壓，從0伏到電網電壓最大值線性可調。

0-10VDC、2-10VDC自動控制方式: 按圖示正確接線，能與國內外各種控制儀表、溫控儀、微機輸出的電壓信號直接接口。控制輸入正極 為0-10VDC端，負極為com端，當控制端從1.5VDC-8.5VDC改變時，負載上交流電壓從0伏到電網電壓最大值線性可調。

4-20mA自動控制方式: 按圖示正確接線，能與國內外的各種儀表、溫控儀、微機輸出的模擬信號直接接口?？刂戚斎攵苏龢O為4-20mA, 負極為com端，當控制端從4mA-18mA變化時，負載上的交流電壓從0伏到電網電壓最大值線性可調。

0-10mA自動控制方式：按圖示正確接線，能與國內外的各種儀表、溫控儀、微機輸出的模擬信號直接接口?？刂戚斎攵苏龢O為0-10mA, 負極為com端，當控制端從1.5mA-8.5mA改變時，負載上的交流電壓從0伏到電網電壓最大值線性可調。

1.com端為各功能端的公用負極，各功能端相對com端必須為正，輸入端正負極性不得接反，否則輸出負載可能失控(全開或全閉)。

2.各功能端的控制特性均為正特牲,即控制電壓越高，強電主回路輸出電壓越高。

◇模塊選型與注意事項

1.模塊電流規格的選用應考慮到電網電壓的波動和負載在啟動時的瞬間電流沖擊，環境溫度、散熱條件等因素，建議留有適當余地。為確保 模塊能長期可靠工作,建議：阻性負載：模塊標稱電流應為負載額定電流的3-4倍。感性負載: 模塊標稱電流應為負載額定電流的5-6倍。

2.模塊不能長時間在較小導通角時（高輸入電壓、低輸出電壓）輸出較大電流。否則，模塊會嚴重發熱甚至燒毀。建議使模塊在輸出電壓調 在輸入電壓的1/2以上較大導通角下工作。

3.要采取過壓或過流保護，可在輸入、輸出端并接二極管或選取800V-900V的壓敏電阻可有效的過壓保護。主回路時接快速熔斷絲或斷路開關, 取值為實際負載的1.5倍。

4.要安裝散熱器有效地散熱，防止模塊因溫度過高燒壞電子元件或擊穿芯片，要合理選用散熱器。負載10A以上必須安裝散熱器，40A以下強迫風冷或水冷,加裝80℃溫度開關，進行溫度過高保護。

模塊發熱量的計算方式：發熱量=實際負載電流（安培)xl.5瓦/安培

5.無法對異步電機進行精準調速，只適用于力矩電機、風機、水泵電機等對轉速要求不高的場合，才可通過調壓模塊來實現調速。

注意：我公司生產的AJTV-1和DTY系列,為220V和380V通用型，方便客戶選型，特殊電壓可向公司定制。其中DTY調壓模塊具備延時功能和外控電壓功能，模塊上"VR1”小電位器可限制輸出最大值，在110V-電網電壓之間變化。模塊上“VR2”小電位器可調節緩啟動延時 時間，在0-10秒之間變化，順時針方向增大，逆時針方向減小。產品出廠時一般為零延時，用戶需要時自行調節。
